Condenseur

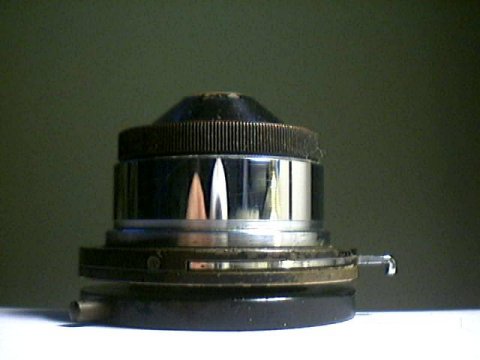

Modèle simple muni d'un diaphragme


Le condenseur ou concentrateur autrefois appelé condensateur, appellation tout aussi légitime que la première, a un rôle primordial dans la formation de l'image microscopique.
Il porte un ou plusieurs diaphragmes et des filtres dont souvent un filtre dépoli.
Il es réglable en hauteur grâce à un dispositif à crémaillère et parfois muni d'une lentille escamotable.
La lentille frontale est parfois immergeable dans l'huile.
Comme les objectifs, il se caractérise par une Ouverture Numérique (ON)

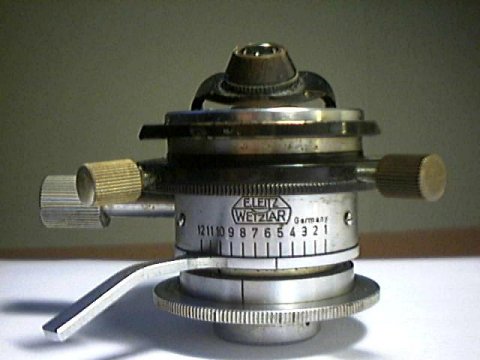

Modèle complet muni de deux diaphragmes et d'une lentille escamotable.

En outre il peut être centré sur l'axe optique.


( Condenseur de BEREK)

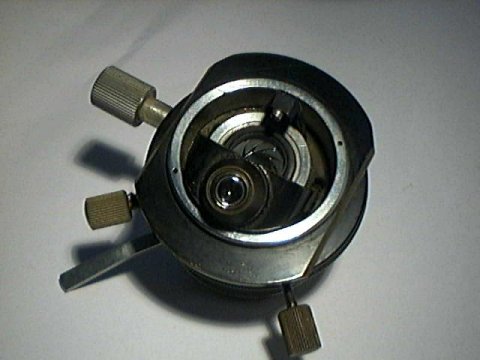

Lentille frontale escamotée.
Photos ToUcam Pro
