Contraste de phase
et plus encore ....

Dominique Voisin









"

Le microscopiste amateur n'a pas toujours le loisir de pouvoir s'offrir de superbes microscopes équipés en contraste de phase, fond noir et autre modulateurs pupillaires. Quelques récupérations ou achats à bon compte peuvent toutefois compléter un équipement au départ modeste et le bricolage vient à point à qui veut bien se donner la peine de réfléchir un peu.

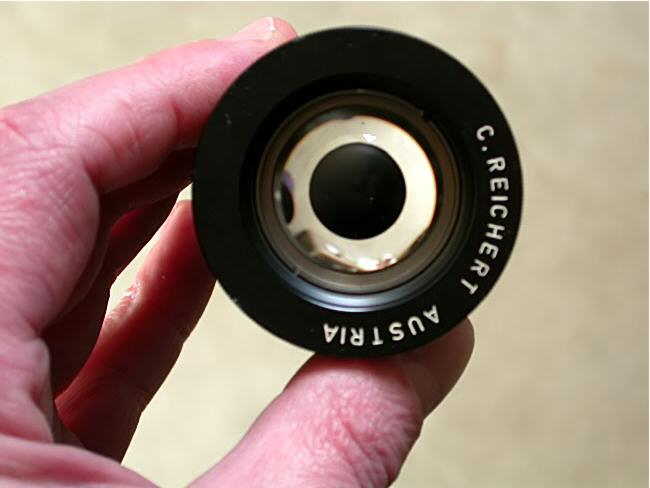

Ayant acquis dernièrement un superbe x 100 contraste de phase pour équiper mon vieux Labophot, je me suis retrouvé un peu frustré de ne pouvoir l'utiliser faute d'anneau de phase compatible dans mon condenseur. Un ancien condenseur fond noir à sec de chez Reichert est alors venu à mon secours.



en effet, il suffit de le regarder de face pour constater que l'anneau destiné à éclairer le sujet en fond noir, a toutes les similitudes avec un anneau de phase

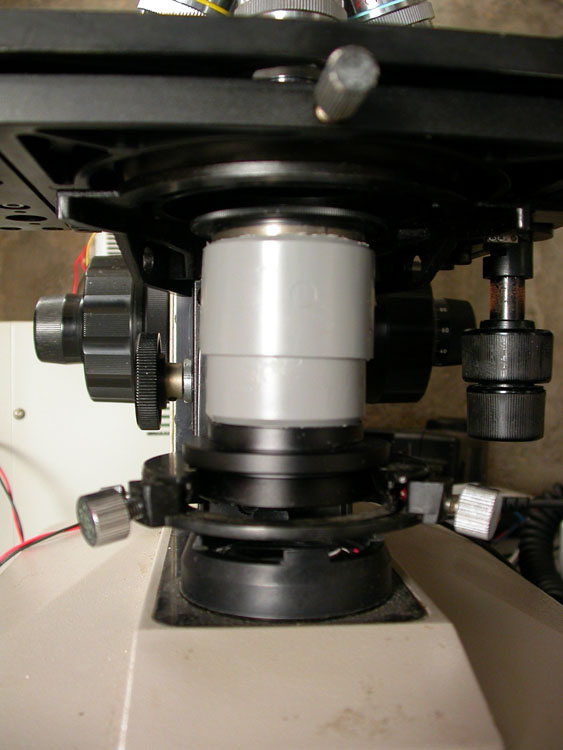

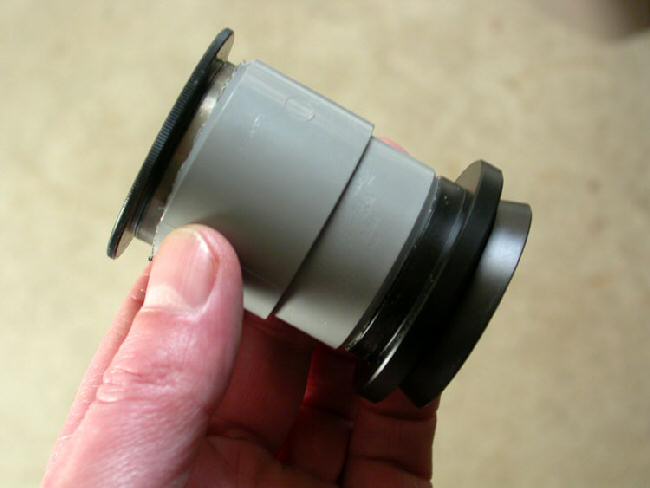

Quelques morceaux de PVC de la taille adéquate un peu de colle une scie et quelques minutes suffisent pour adapter sans trop de problèmes le condenseur d’origine au format d’un condenseur Nikon. Vous remarquerez au passage la haute technologie mise en oeuvre








Le condenseur d’origine est prévu pour un Zetopan, le PVC est un morceau de tube et un bout de manchon de diamètre 40. la base est une récupération d’un morceau de condenseur Nikon partiellement détruit.



Le manchon glisse sur le tube pour permettre un réglage en hauteur jusqu'à ce que la bonne position soit trouvée, il suffit alors d'un point de colle pour solidifier l'ensemble.

Le réglage du porte condenseur en hauteur donne une taille différente d'anneau pouvant ainsi se caler sur différents objectifs à contraste de phase.




Pour le x40
Pour le x100





Plus encore, le réglage étant en continu on peut passer du contraste de phase au fond clair en passant par une gamme d'éclairage façon oblique accentué par le décentrage du condenseur, on peut enfin avec des objectifs d'ON faibles aller bien sur jusqu'au fond noir



Cymatopleura ovalis CP











Gyrosigma fond clair











Gyrosigma éclairage oblique








"




Gyrosigma Contraste de Phase








DV
