Un éclairage par fibre optique
peu coûteux



Où trouver des fibres optiques ?
Essais et résultats
Conclusions


Dans de nombreux cas, un éclairage par transparence s’avère impossible (objets opaques). Dans ce cas, il faut absolument éclairer le sujet par le dessus. Ceci est assez délicat compte tenu du faible espace entre l’objectif et le sujet lui-même. De plus, il faut que le faisceau lumineux reste bien en place et soit suffisamment concentré.

Un éclairage de ce type peut se trouver très facilement grâce à de nouvelles fibres optiques très bon marché (moins de 10 euros), et nos fameuses Leds blanches qui s’adapteront facilement à la faible taille de ces fibres optiques.

L’idée la plus simple est d’éclairer directement le sujet par le circuit tube oculaire – objectif.

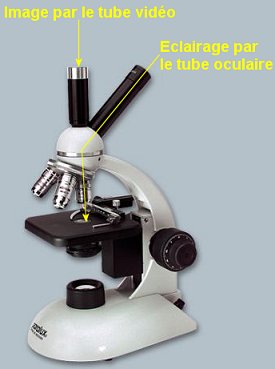

Schéma d'éclairage par le tube oculaire

Où trouver des fibres optiques ?

On trouve des fibres optiques chez Radiospares, livraison gratuite en deux jours, pour les particuliers une commande de 30 euros minimum est obligatoire.

Cordons en fibre plastique avec oeillet serti

Radomes

  • Jarretières optiques constituées d'un cordon de fibre polymère muni d'un oeillet laiton serti à une extrémité.

  • L'extrémité laissée libre permet à l'utilisateur de faire ce qu'il désire : collage à l'emplacement où le point lumineux doit être vu ; raccordement ''en fagot'' de plusieurs fibres afin de réaliser un embout commun (couplage à une source de lumière).

Spécifications techniques

  • Fibre utilisée - diamètre : 1 mm gainée 2,2 mm

  • longueur cordon : 1 m ou 2 m

  • qualité : Mitsubishi Super-Eska réf. SH 4001

  • atténuation : 250 à 400 dB/km

  • ouverture numérique : 0,5 typ.

  • Diamètre sur oeillet: 3,05 mm avec épaulement 4,4 mm

  • Température d'utilisation: -20°C à +70°C

Réf.

Code

1-9

RS-CD 1001 COA

375-8112

Fr 35.75

Photo et spécifications © Radiospares


Essais et résultats

Le prix de la fibre optique étant très faible, l’adaptation devra se faire au plus simple et au moindre coût ! L’idée est donc d’utiliser tout ce qui fait partie de notre quotidien.

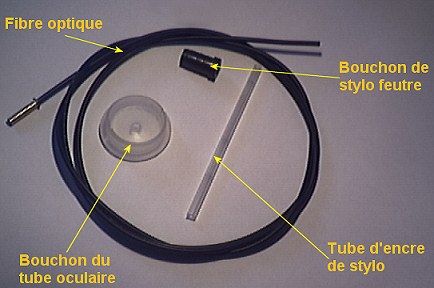

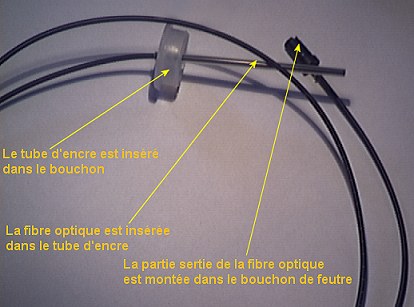

  • Pour rigidifier l’extrémité de la fibre optique (ce qui permettra de bien la centrer), l’insérer dans un tube d’encre de stylo bille.
  • Le bouchon du tube oculaire sera percé en son centre et recevra le tube d’encre et la fibre optique.
  • A l’autre bout de la fibre optique, son œillet serti sera inséré dans un bouchon de stylo feutre, qui s’ajustera parfaitement sur la Led blanche.

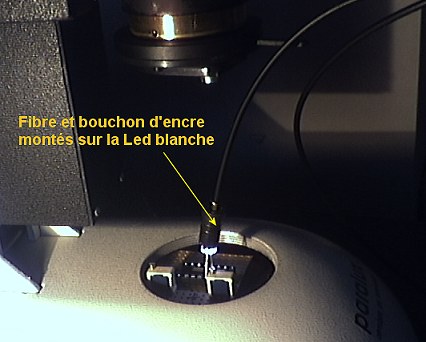

La fibre montée sur la Led blanche du microscope

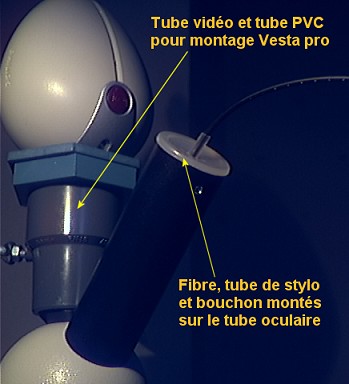

L'autre extrémité est insérée dans le tube oculaire

Voici un essai réalisé avec le montage ci-dessus :

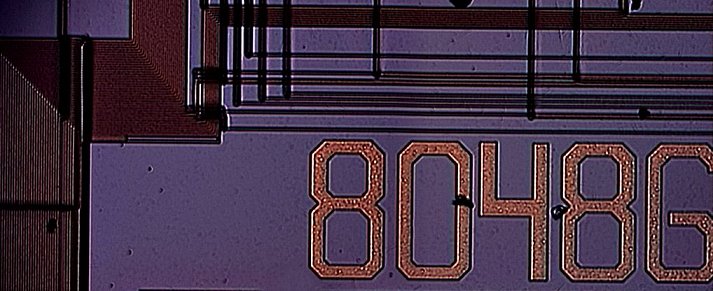

Image réalisée à l'objectif 10x, processeur 80486, mosaïque de 2 images sur Vesta pro


Conclusions

Voici un montage peu coûteux, simple à réaliser, et qui peut rendre de multiples services. La luminosité de la Led blanche et de la fibre est largement suffisante pour la Vesta pro, pour peu que le centrage de la fibre sur le tube oculaire soit correct.


Sauf indication contraire, toutes les images ont été réalisées par l'auteur.
Le logiciel utilisé pour les prises de vue est
VEGA 1.2.2 de Colin F. Bownes.
