L'éclairage par LED Blanche


AVERTISSEMENT :
Ce chapitre en cours de rédaction est loin d'être complet.
Je le met immédiatement en ligne pour que vous puissiez commencer à expérimenter, mais en plus des ajouts, des corrections ou améliorations pourront être effectuées sur la partie déjà en ligne.


PLAN DU CHAPITRE



  1. Généralités.
  2. Matériel.
    • Les LED
    • L'alimentation
    • Le montage mécanique.
  3. Résultats
  4. ANNEXES
    • Données techniques Générales (Définitions et formules)
    • Données techniques sur les LED
    • Schémas
  5. Bas de Page



Généralités.

Les capteurs CCD de nos WebCam sont très sensibles aux rayons Infra Rouge (IR) ce qui nuit à l'équilibre des couleurs. C'est pour cela que les WebCam incorporent un filtre IR. Pour nos ToUcam et Vesta Pro, ce filtre est inclus dans l'objectif. Le fait de retirer l'objectif pour pratiquer la vidéomicroscopie nous prive des bienfaits de ce filtre.

Pour remédier à cet inconvénient, il existe deux solutions.

  • Vous pouvez replacer le filtre IR enlevé avec l'objectif par un un autre filtre IR placé dans le trajet du faisceau d'éclairage.
  • Utiliser un éclairage par lumière froide.
    • Certaines lampes fluorescentes peuvent convenir à cet effet
    • Mais ce sont les nouvelles LED hautes luminosité qui produisent les meilleurs résultats.

C'est cette dernière solution que nous allons étudier



Matériel



  1. Les LED blanches.

    1. Les LED haute luminosité classiques.
    2. Les LUXEON de LUMILED
      • Les LED les plus puissantes actuellement au monde sont maintenant disponibles.
        Il en existe 3 séries, une série 5 Watt une série 3 Watt et une série 1 Watt.

        Structure de la source 5 W

        C'est dans cette dernière série de 1 Watt que nous allons trouver notre bonheur.
        Mais rassurez-vous, bien qu'il n'existe pas de moyen simple pour comparer les types de lampes, la série 1 W soutient honorablement la comparaison avec nos éclairages halogènes de microscopes courants !

        Trois modèles de LUXEON STAR 1 Watt ont retenu notre attention.

        • LXHL-MW1D (449 1797*) et LXHL-MW1C (449 1719*)

          LXHL-MW1D et LXHL-MW1C

          Courbe de rayonnement de Lambert
          LXHL-MW1D


          Aile de Chauve-souris
          LXHL-MW1C

        • Luxeon STAR/O
          LXHL-NW98 (449 1876*) Modèle avec optique
          Courbe avec optique
          LXHL-NW98

          LXHL-NW98 Source ronde
          LXHL-MW1D source carrée

          Lentille de la LXHL-NW98

          (* Entre parenthèses ce sont les références RADIOSPARES )

  2. Les alimentations.

    • L'alimentation se fera selon le schéma classique avec une résistante en série, mais vu la quantité importante de lumière, il me parait indispensable d'incorporer dans le circuit un potentiomètre précis.
      Document LUMILED

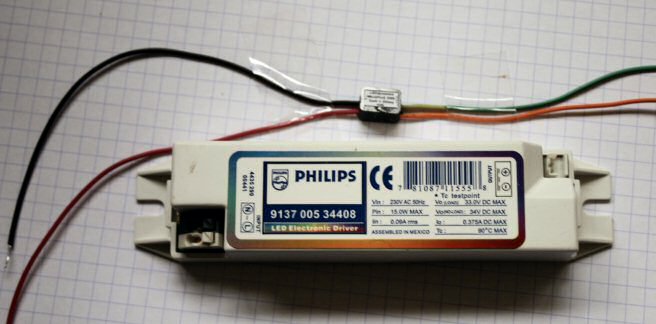

    • Je recommande tout particulièrement d'utiliser les alimentations spécifiques au Luxeon i-Xitanium produites par Philips.
    • Deux possibilités s'offrent à vous pour alimenter les Luxeon.
      • Un tout petit Driver qui s'alimente simplement avec deux piles 1.5 V, c'est le moyen le plus économique et le plus sûr.
      • Un Driver permettant d'alimenter plusieurs LED qui se branche sur le secteur, mais ATTENTION à la présence de 220Volts!


    • Une aide au calcul de la résistance peut vous amener un certain confort de calcul en réintroduisant la valeur de la résistance de la série standard donnée en résultat vous obtiendrez les valeurs réelles dissipées



      Calcul de la Résistance associée à la Luxeon
      SAISIR LES VALEURS DE LA LED
      Tension de l'alimentation ( 3.6 Volts à 24 Volts)
       VDC
      Voltage de service de la LED (forward voltage) (Vf) (3.42 V)
       VDC
      Courant de service de la LED (operating current) (350 mA)
      mA

      RESULTATS THÉORIQUE
      Valeur exacte de la résistance
      ohm
      Courant de la LED
      mA
      Puissance dissipée par la LED
      mW
      Puissance dissipée par la résistance
      mW

      VALEUR DE LA RÉSISTANCE
      Résistance de la série standard
      ohm
      Puissance de la Résistance
      watt
      Code de la résistance


  3. Le Montage mécanique :
    Le montage mécanique doit se faire de manière à ce que la source du Luxeon se trouve à la même place que le filament de la lampe du microscope en tenant compte du déplacement virtuel de la source entraîné par la présence d'un petit ou un grand dôme ou de la lentille.
  4. Refroidissement:
    Vue la grande dissipation de chaleur, il faut prévoir un système de refroidissement pour ce type de LED.
  5. Vous obtiendrez tous les conseils sur le Forum Mikroscopia:


AVERTISSEMENT :
La manipulation de matériel électronique relié directement au secteur peut entraîner des accidents graves.Nous recommandons l'utilisation exclusive de piles .

RÉSULTATS

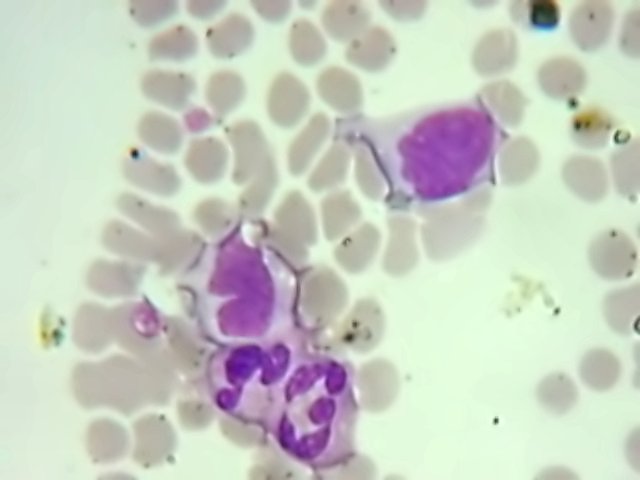

Cellules sanguines MGG
Microscope Nachet 300 Objectif 40 X Luxeon 1 Watt

A Suivre .....
